Фрэнсис
Универсальная машина
Радиально-осевая реактивная турбина для напоров 15–300 м — самый распространённый тип турбин в мире. Каждое рабочее колесо Mavel фрезеруется из цельной стальной поковки на 5- и 6-осевых станках с ЧПУ.
- Напор
- 15 – 300 m
- Расход
- 0.5 – 35 m³/s
- Мощность
- 100 kW – 30 MW
- Рабочее колесо
- Ø 400 – 2 500 mm
Как это работает
Вода входит в рабочее колесо радиально со всех сторон и покидает его вдоль оси. В этом повороте на 90 градусов меняются и давление, и направление потока — и почти вся его энергия переходит на вал.
Компоновки
Две компоновки вала: горизонтальная — для компактных зданий ГЭС, вертикальная — для самых крупных рабочих колёс и расходов.

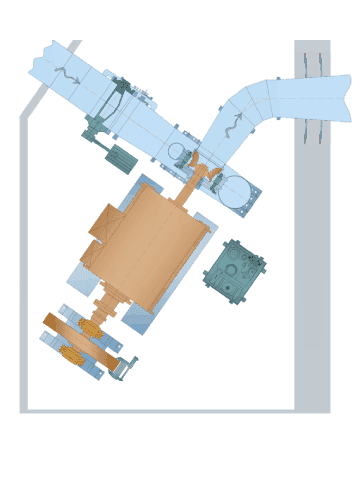

Фрэнсис горизонтальный
- Напор
- 15 – 300 m
- Расход
- 0.5 – 20 m³/s
- Мощность
- 100 kW – 12 MW
- Диаметр рабочего колеса
- Ø 400 – 1 400 mm
- Привод
- Прямой

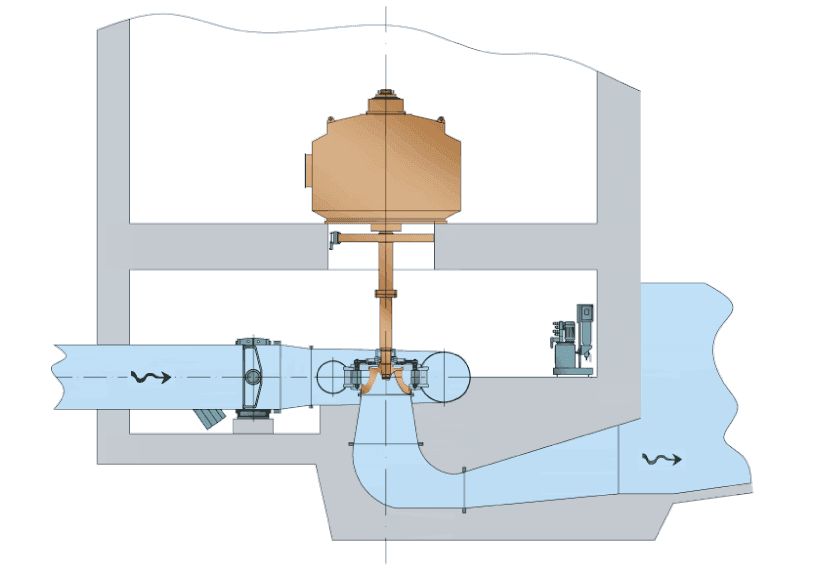

Фрэнсис вертикальный
- Напор
- 15 – 300 m
- Расход
- up to 35 m³/s
- Мощность
- up to 30 MW
- Диаметр рабочего колеса
- Ø 1 000 – 2 500 mm
- Привод
- Прямой
Применение
- Горные реки со средними напорами
- Приплотинные ГЭС и станции при водохранилищах
- Каскадные схемы
- Реконструкция действующих станций
Ключевые факты
- 60+ турбин Фрэнсис установлено за 20 лет
- Рабочие колёса фрезеруются из цельной поковки
- Изобретена Джеймсом Фрэнсисом в 1848 году
- Референс: каскад из 6 агрегатов / 30 МВт в Панаме
Избранные проекты
Смотреть все →Piedra River Cascade
Панама
6 × Francis Horizontal
Bugoye HPP
Уганда
2 × Francis Horizontal
Rio HPP
США
1 × Francis Horizontal
Fujiyoshida HPP
Япония
1 × Francis Horizontal
Другие машины
Эта машина подходит вашему створу?
Пришлите значения напора и расхода — мы подтвердим тип, подберём типоразмер и подготовим бюджетное предложение.
