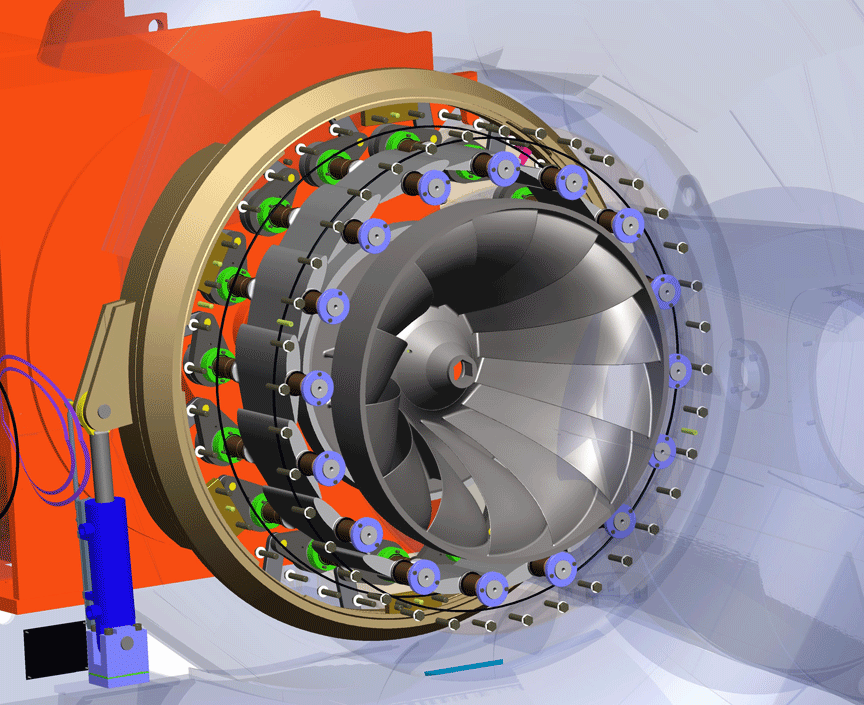

Francis

Universal mashina

15–300 m napor uchun radial-oʻqli reaktiv turbina — dunyoda eng keng qoʻllaniladigan turbina turi. Har bir Mavel ish gʻildiragi 5 va 6 oʻqli CNC dastgohlarida yaxlit poʻlat pokovkadan frezalanadi.

Francis

Napor: 15 – 300 m
Sarf: 0.5 – 35 m³/s
Quvvat: 100 kW – 30 MW
Ish gʻildiragi: Ø 400 – 2 500 mm

Qanday ishlaydi

Suv ish gʻildiragiga har tomondan radial kiradi va undan oʻq boʻylab chiqadi. Ana shu 90 gradusli burilishda suvning ham bosimi, ham yoʻnalishi oʻzgaradi — va uning deyarli barcha energiyasi valga oʻtadi.

Kompanovkalar

Ikki val kompanovkasi: ixcham GES binolari uchun gorizontal, eng katta gʻildirak va sarflar uchun vertikal.

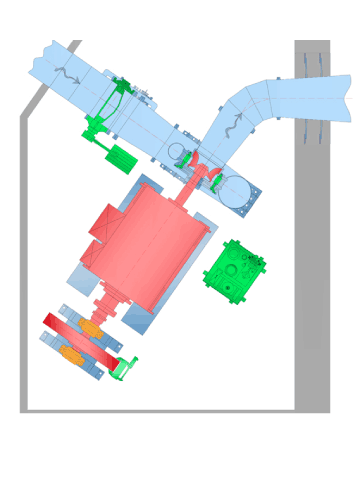

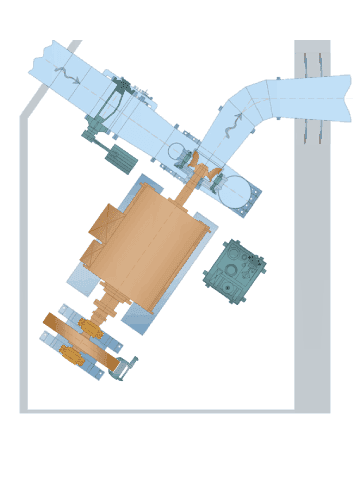

Francis gorizontal

Francis gorizontal

Napor: 15 – 300 m
Sarf: 0.5 – 20 m³/s
Quvvat: 100 kW – 12 MW
Ish gʻildiragi diametri: Ø 400 – 1 400 mm
Uzatma: Toʻgʻridan-toʻgʻri

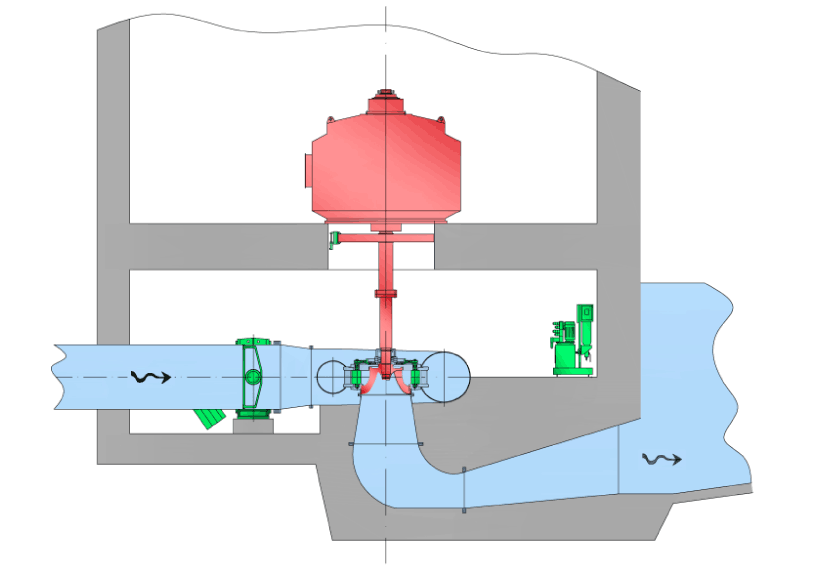

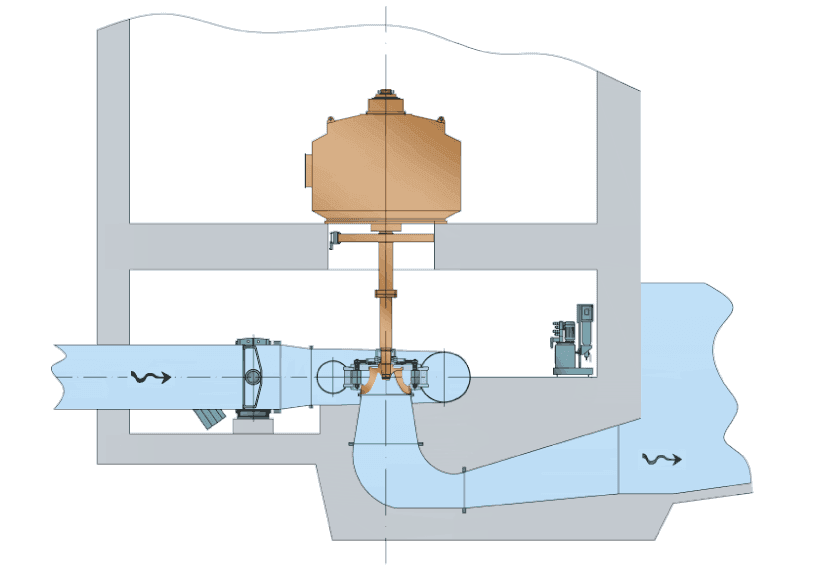

Francis vertikal

Francis vertikal

Napor: 15 – 300 m
Sarf: up to 35 m³/s
Quvvat: up to 30 MW
Ish gʻildiragi diametri: Ø 1 000 – 2 500 mm
Uzatma: Toʻgʻridan-toʻgʻri

Qoʻllanilishi

Oʻrtacha naporli togʻ daryolari
Toʻgʻon osti va suv ombori GESlari
Kaskad sxemalari
Mavjud stansiyalarni qayta jihozlash

Asosiy faktlar

20 yilda 60+ Francis agregati oʻrnatilgan
Ish gʻildiraklari yaxlit pokovkadan frezalanadi
1848-yilda Jeyms Frensis tomonidan ixtiro qilingan
Namuna: Panamada 6 agregatli 30 MW kaskad

Tanlangan loyihalar

Barchasini koʻrish →

Piedra River Cascade

Panama

6 × Francis Horizontal

P 30 MWH 60 mQ 20 m³/s

Bugoye HPP

Uganda

2 × Francis Horizontal

P 14.3 MWH 159 mQ 10 m³/s

Rio HPP

AQSh

1 × Francis Horizontal

P 887 kWH 30 mQ 3.4 m³/s

Fujiyoshida HPP

Yaponiya

1 × Francis Horizontal

P 140 kWH 16.5 mQ 1 m³/s

Boshqa mashinalar

Kaplan1.5 – 35 m · 20 kW – 20 MW

Pelton50 – 1 000 m · up to 30 MW

TM Micro1.5 – 6 m · 5 – 160 kW

Bu mashina loyihangizga mosmi?

Napor va sarf koʻrsatkichlaringizni yuboring — turini tasdiqlaymiz, agregat oʻlchamini aniqlaymiz va byudjet taklifini tayyorlaymiz.

Taklif soʻrash
