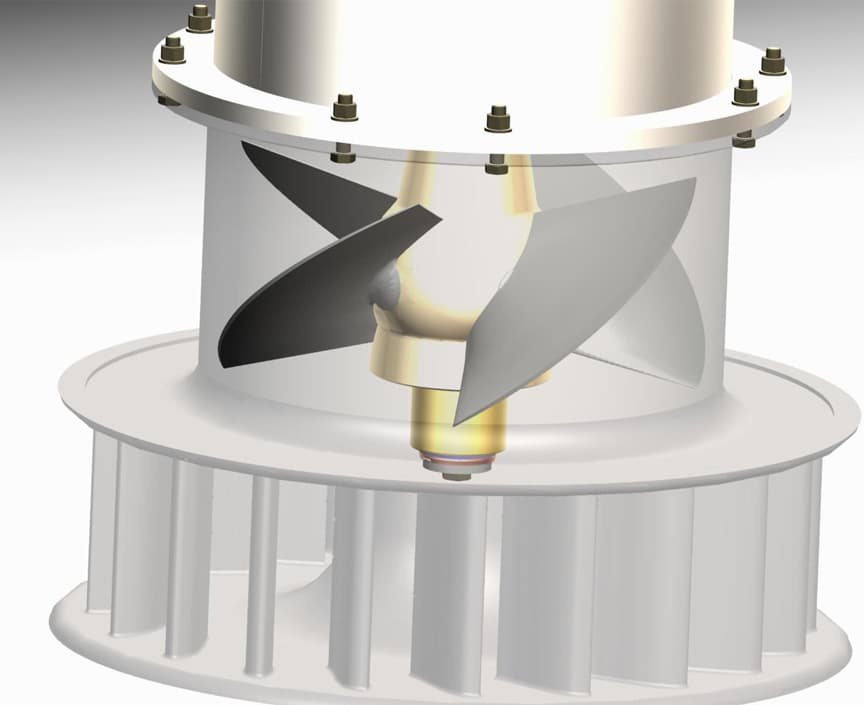

TM Micro

Oʻrnatishga tayyor komplekt

Mavjud vodoslivga toʻgʻridan-toʻgʻri oʻrnatiladigan, zavodda yigʻilgan 5 dan 160 kW gacha quvvatli sifon turbinalari: turbina, generator, soʻrish quvuri va boshqaruv tizimi — barchasi zavodda sinovdan oʻtgan yagona komplektda. GES binosi talab etilmaydi, qurilish ishlari minimal.

Texnik varaq (PDF)

Concrete-lined irrigation canal carrying water at full flow — Vraj Acharya, WELL Labs / Wikimedia Commons / CC BY-SA 4.0

Napor: 1.5 – 6 m
Suv sarfi: 0.15 – 5 m³/s
Quvvat: 5 – 160 kW
Ish gʻildiragi: Ø 300 – 1 000 mm

Qanday ishlaydi

TM agregati vodosliv qirrasi ustiga oʻrnatiladi. Vakuum nasosi sifonni toʻldiradi va suv agregat orqali oqa boshlaydi. Mashinani toʻxtatish uchun sifonga havo kiritiladi.

Komponovkalar

Toʻrt oʻlcham ish gʻildiragi diametri boʻyicha nomlanadi: 300 mm li TM3 dan 1 000 mm li TM10 gacha. Barchasi toʻliq yigʻilgan komplekt holida yetkazib beriladi.

TM3

Napor: 1.5 – 6 m
Suv sarfi: 0.15 – 0.4 m³/s
Quvvat: 5 – 20 kW
Ish gʻildiragi diametri: Ø 300 mm
Uzatma: Bevosita · Tasmali

TM5

Napor: 1.5 – 6 m
Suv sarfi: 0.7 – 1.4 m³/s
Quvvat: 7 – 60 kW
Ish gʻildiragi diametri: Ø 550 mm
Uzatma: Bevosita · Tasmali

TM8

Napor: 2 – 5 m
Suv sarfi: 1.5 – 3 m³/s
Quvvat: 20 – 100 kW
Ish gʻildiragi diametri: Ø 850 mm
Uzatma: Bevosita · Tasmali

TM10

Napor: 2 – 5 m
Suv sarfi: 2 – 5 m³/s
Quvvat: 30 – 160 kW
Ish gʻildiragi diametri: Ø 1 000 mm
Uzatma: Bevosita · Tasmali

Toʻrt oʻlcham ish gʻildiragi diametri boʻyicha nomlanadi: 300 mm li TM3 dan 1 000 mm li TM10 gacha. Barchasi toʻliq yigʻilgan komplekt holida yetkazib beriladi.

Qoʻllanish sohalari
